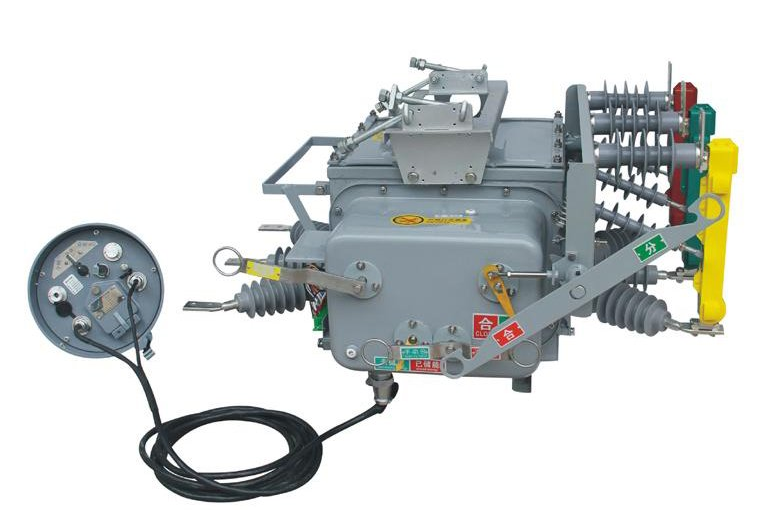

ZW20F-12型柱上智能分界真空断路器

一、概述



1、断路器装有真空灭弧室、开断性能具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。本断路器是三相工箱式。



2、断路器采用全封闭结构，箱内可充以SF6或N2，密封性能好，有防潮，防凝露性能；适用于高温潮湿的地区使用。



3、断路器内装有三相CT，输出三相电流供智能控制器进行信息分析。



4、断路器的合、分闸可手动或电动操作亦可摇控。



5、操作机构是部装式的，互换性能强，且不影响原有机械特性和主体箱的密封性能，各部件可以先行完成组装、调试、检验等工序。



6、操作机构新颖、简单、动作可靠，体积小，寿命可达10000次。



7、断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上







ZW20-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，变压，绝缘强度高。 本系列产品的操动机构为弹簧储能式，分为电动和手动两种。断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。



概述



12KV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关



保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是性的，变电站重合将



不成功，则一个中压用户界内的局部事故将使整条12KV配电线路停电。



如若在T接处或用户端（责任分界点）安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发



生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电



ZW20F-12型柱上智能分界真空断路器是一种免维护产品,其弹簧操作机构采用直动链条主传
